重力式无阀过滤器

重力式无阀过滤器

重力式无阀过滤器

分享到:
重力式无阀过滤器
全国咨询热线:
18974988658

详情介绍:

  概述
  重力式无阀过滤器应用虹吸原理、采用国内外先进的无阀过滤技术,利用水能进行自动工作、自动反洗,使系统操作简单,维护方便,充分节约能源,减少投资,是理想的水质过滤设备。该设备主要用于除去水中的悬浮物,广泛应用在水源水质净化、循环水净化等的各类水处理工程中。

水处理设备生产厂家,过滤器,一体化污水设备,湖南废水处理

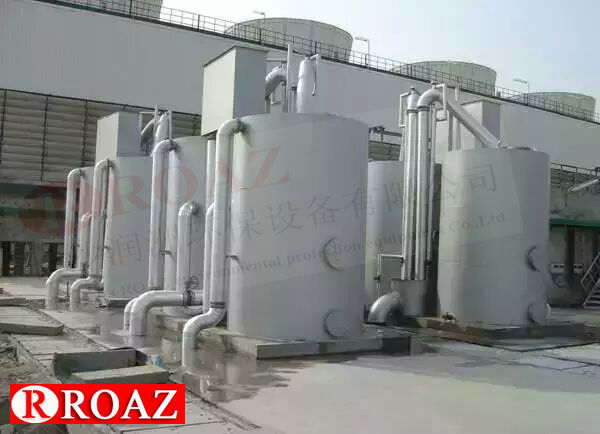

  重力式无阀过滤器在大型化工集团使用现场
水处理设备生产厂家,过滤器,一体化污水设备,湖南废水处理

技术参数
1.设计压力:0.6 MPa 6.期终水头损失:1.5~1.7 m
2.试验压力:0.75 MPa 7.滤料:石英砂(层高800mm、卵石垫层200mm)
3.运行流速:l0 m/h 8.出水浊度:
  进水≤15 mg/L出水<3 mg/L
  进水≤l0 mg/L出水≤2 mg/L
4.反洗强度:15 L/m2/s
5.反洗时间:5~8 min


重力式无阀过滤器相关尺寸表
型号 流量 (t/h) DN1 DN2 DN3 DN4 重量(kg)
净重 运行重量
Ø1100 15 100 80 80 200 2890 13000
Ø1300 20 100 80 80 200 3280 17000
Ø1500 30 125 100 80 250 3942 24000
Ø1800 40 150 100 80 300 4580 32000
Ø2000 50 150 125 80 350 5230 40000
Ø2200 60 150 125 80 350 5870 47000
Ø2500 80 200 150 100 400 7220 61000
Ø2800 100 200 200 100 400 9450 75000
Ø3000 120 250 200 100 500 107500 9200
Ø3200 150 250 200 100 500 118100 110000
注:处理水量大于150M3/H时,需多格滤罐组成,可根据具体条件灵活布置。设备外形有圆形或方形可选。
 外形尺寸
水处理设备生产厂家,过滤器,一体化污水设备,湖南废水处理

型 号 H H1 H2 H3 H4 H5 L L1 反冲洗流量 (L/S)
Ø1100 6050 120 200 3600 4100 4350 3200 1680 15
Ø1300 6050 120 200 3600 4100 4350 3600 1850 20
Ø1500 6100 120 200 3600 4150 4400 3800 2060 30
Ø1800 6100 120 250 3600 4150 4400 4100 2500 40
Ø2000 6150 120 280 3600 4200 4450 4500 2680 50
Ø2200 6150 120 280 3600 4200 4450 4900 2860 60
Ø2500 6200 140 310 3600 4250 4550 5500 3180 80
Ø2800 6200 140 310 3600 4250 4550 6100 3370 100
Ø3000 6250 140 360 3700 4300 4600 6500 3530 120

注:外形尺寸为参考尺寸,具体尺寸按供货产品为准。

水处理设备生产厂家,过滤器,一体化污水设备,湖南废水处理

水处理设备生产厂家,过滤器,一体化污水设备,湖南废水处理
使用现场
